無線充的工作原理

無線充的工作原理說到無線充電技術就必須先說一說特斯拉線圈，相信學過高中物理的人對尼古拉·特斯拉于1891年發明的特斯拉線圈都不會感到陌生，這是如今所有無線充電技術的原型?？谡Z(yǔ)化來說，原理很簡單，就是我們初中物理課學習的“磁共振技術原理”說的再簡單點就是電生磁，磁生電！通過線圈產生磁場再經接收線圈，將磁場轉化成電。

特斯拉線圈主要由兩個線圈構成，其中一個線圈連接在電流方向隨時間作周期性變化的電源上，在該電流的作用下，第一個線圈會在空間中產生一個時刻變化的磁場，第二個線圈在這個磁場中受到感應便會產生電流，從而點亮第二個線圈上的燈泡，而將這個燈泡換成電池也就成了無線充電。其中的原理大致可以這么理解： 琴弦震動，震動波會傳遞給周邊的物體，使周?chē)奈矬w也產生震動。

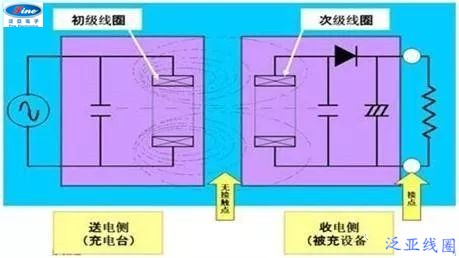

學術點詳細點來說，無線充電系統主要采用電磁感應原理，通過線圈進行能量耦合實現能量的傳遞。如圖所示，系統工作時輸入端將交流市電經全橋整流電路變換成直流電，或用24V直流電端直接為系統供電。

經過電源管理模塊后輸出的直流電通過2M有源晶振逆變轉換成高頻交流電供給初級繞組。通過2個電感線圈耦合能量，次級線圈輸出的電流經接受轉換電路變化成直流電為電池充電。

變化的磁場會產生變化的電場，變化的電場會產生變化的磁場，其大小均與它們的變化率有關系，而正弦函數的變化率是另外一個正弦函數，所以電磁波能夠傳播出去，而感應電壓的產生與磁通量的變化相關，所以線圈內部變化的磁場產生感應電壓，從而完成充電過程。

簡單地總結就是，手機無線充原理就是將普通的變壓器主次級分開來達到無線的目的。
